分布式集合通信原语

在分布式训练中涉及例如AllReduceReduceScatterAllGatherBroadcast等通信操作进行数据传输,我们将在下述的章节分别阐述其含义和示例代码。

下述每个章节中给出了使用4张GPU进行不同通信操作的示例。示例中的输出来自于0号卡rank0程序的结果。用户需要将下述每个章节代码另存为communication.py。因为涉及到多卡程序,用户需要通过mpirun命令去启动communication.py。其中mpirun命令需要安装OpenMPI以及NCCL,对应的安装请参考mpirun启动。准备好communication.py后,在命令行中输入如下启动命令,即可启动多卡程序:

mpirun -output-filename log -merge-stderr-to-stdout -np 4 python communication.py

上述代码中的-np表示将启动4个进程任务,分别占用0,1,2,3号卡,并且将输出日志保存在log/1/rank.0目录下面。用户可以在此查看程序的输出结果。python communication.py表示启动脚本。

AllReduce


AllReduce操作会将每卡中AllReduce算子的输入Tensor进行求和操作,最终每卡的AllReduce算子输出是相同的数值。例如上图所示,每张卡AllReduce算子输入分别为0, 1, 2, 3。经过AllReduce之后,每张卡输出的结果为所有卡输入之和为6(0+1+2+3)。

示例代码如下:我们根据rank号(每张卡所属通信编号)初始化每个进程中AllReduce算子输入的数值,例如卡0,我们申请了一个1x1大小,数值为0的输入。然后调用AllReduce算子,在通信域为0-1-2-3的卡(所有卡的通信范围即nccl_world_group)中进行通信,并且打印输出结果。

import numpy as np
from mindspore.communication import init, get_rank
import mindspore as ms
import mindspore.nn as nn
import mindspore.ops as ops

init()
class Net(nn.Cell):
    def __init__(self):
        super(Net, self).__init__()
        self.all_reduce_sum = ops.AllReduce(ops.ReduceOp.SUM)

    def construct(self, x):
        return self.all_reduce_sum(x)

value = get_rank()
input_x = ms.Tensor(np.array([[value]]).astype(np.float32))
net = Net()
output = net(input_x)
print(output)

其中0卡的运行结果如下,输出日志路径为log/1/rank.0

[[6.]]

AllGather


AllGather操作会将每张卡的输入Tensor的第零维度上进行拼接,最终每张卡输出是相同的数值。例如上图所示,每卡的输入是大小为1x1的Tensor,经过AllGather操作之后,每卡AllGather算子的输出shape为[4,1]。其中索引为[0,0]的元素值来自于0号卡AllGather的输入[[0.0]],索引为[1,0]的元素值来自于1号卡AllGather的输入[[1.0]]。

示例代码如下:我们根据rank号(每张卡所属通信编号)初始化每个进程中AllGather算子输入的数值,例如卡0,我们申请了一个1x1大小,数值为0的输入。然后调用AllGather算子,在通信域为0-1-2-3的卡(所有卡的通信范围即nccl_world_group)中进行通信,并且打印输出结果。

import numpy as np
import mindspore.ops as ops
import mindspore.nn as nn
from mindspore.communication import init, get_rank
import mindspore as ms

ms.set_context(mode=ms.GRAPH_MODE)
init()
class Net(nn.Cell):
    def __init__(self):
        super(Net, self).__init__()
        self.all_gather = ops.AllGather()

    def construct(self, x):
        return self.all_gather(x)

value = get_rank()
input_x = ms.Tensor(np.array([[value]]).astype(np.float32))
net = Net()
output = net(input_x)
print(output)

运行结果如下,输出日志路径为log/1/rank.0

[[0.],
 [1.],
 [2.],
 [3.]]

ReduceScatter


ReduceScatter操作会将每张卡的输入先进行求和,然后在第零维度按卡数切分,将数据分发到对应的卡上。例如上图所示,每卡的输入均为4x1的Tensor。ReduceScatter先对输入求和得到[0, 4, 8, 12]的Tensor,然后进行分发,每卡获得1x1大小的Tensor。例如卡0对应的输出结果为[[0.0]],卡1对应的输出结果为[[4.0]]。

示例代码如下:我们根据rank号(每张卡所属通信编号)初始化每个进程中ReduceScatter算子输入的数值,例如卡0,我们申请了一个4x1大小,数值为0的输入。然后调用ReduceScatter算子,在通信域为0-1-2-3的卡(所有卡的通信范围即nccl_world_group)中进行通信,并且打印输出结果。

import mindspore as ms
from mindspore.communication import init, get_rank
import mindspore.nn as nn
import mindspore.ops as ops
import numpy as np

ms.set_context(mode=ms.GRAPH_MODE)
init()
class Net(nn.Cell):
    def __init__(self):
        super(Net, self).__init__()
        self.reduce_scatter = ops.ReduceScatter(ops.ReduceOp.SUM)

    def construct(self, x):
        return self.reduce_scatter(x)

input_x = ms.Tensor(np.array([[0], [1], [2], [3]]).astype(np.float32))
net = Net()
output = net(input_x)
print(output)

运行结果如下,输出日志路径为log/1/rank.0

[[0.]]

Reduce

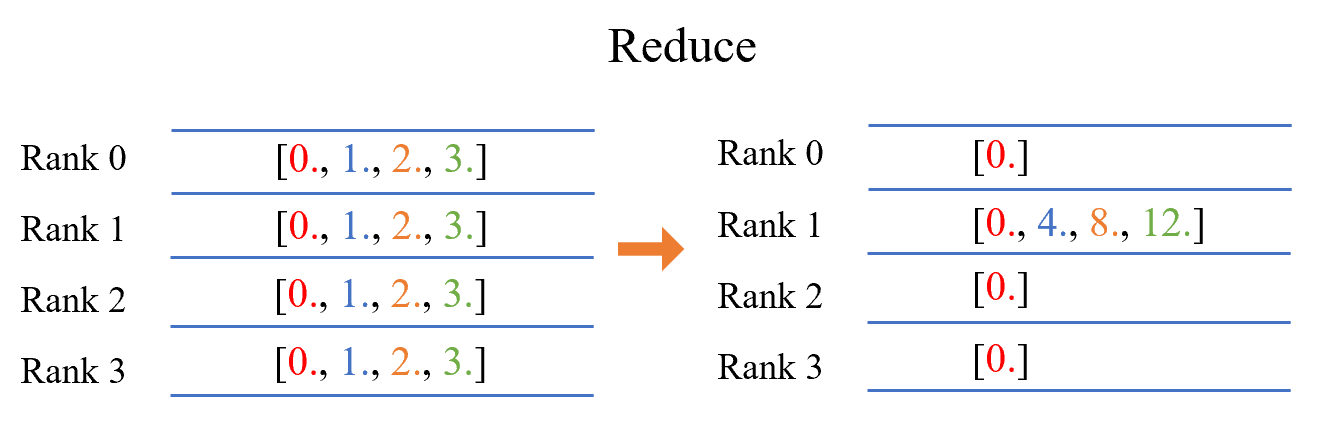

Reduce操作会将每张卡的输入先进行指定的规约操作,再将输出结果分发到指定的卡上。以op=ReduceOp.SUM为例:先对每张卡的输入张量进行求和,然后按将结果分发到指定的卡上。如上图所示,每卡的输入均为1x4的Tensor。ReduceScatter先对输入求和得到[0, 4, 8, 12]的Tensor,然后结果发送到指定的卡上(例如:卡1),卡1对应的输出结果为[0., 4., 8., 12.], 其余各卡输出结果为[0.]。

示例代码如下:我们初始化每个进程中Reduce算子输入的数值,对于每张卡,我们申请了一个1x4大小,数值为[0, 1, 2, 3]的Tensor输入。然后调用Reduce算子,在通信域为0-1-2-3的卡(所有卡的通信范围即nccl_world_group)中进行通信,并且打印输出结果。

import mindspore as ms
from mindspore.communication import init
import mindspore.nn as nn
import mindspore.ops as ops
import numpy as np

ms.set_context(mode=ms.GRAPH_MODE)
init()
class Net(nn.Cell):
    def __init__(self):
        super(Net, self).__init__()
        self.reduce = ops.Reduce(ops.ReduceOp.SUM)

    def construct(self, x):
        return self.reduce(x)

input_x = ms.Tensor(np.array([0, 1, 2, 3]).astype(np.float32))
net = Net()
output = net(input_x)
print(output)

运行结果如下,卡1的输出日志路径为log/1/rank.1,输出结果为:

[0., 4., 8., 12.]

其余卡的输出结果为:

[0.]

Broadcast


Broadcast操作是将某张卡的输入广播到其他卡上,常见于参数的初始化。例如上图中,将0卡大小为1x1的Tensor进行广播,最终每张卡输出均为[[0]]。集合中所有进程的Tensor的shape和数据格式相同。

示例代码如下:我们将Broadcast算子的根节点设置为0号卡,表示将从0号卡广播数据到其他卡上。同时申请了一个1x1大小,数值为0的输入。然后调用Broadcast算子,在通信域为0-1-2-3的卡(所有卡的通信范围即nccl_world_group)中进行通信,最终每张卡的输出数值来自卡0。

import mindspore as ms
from mindspore.communication import init
import mindspore.nn as nn
import mindspore.ops as ops
import numpy as np

ms.set_context(mode=ms.GRAPH_MODE)
init()
class Net(nn.Cell):
    def __init__(self):
        super(Net, self).__init__()
        self.broadcast = ops.Broadcast(0)

    def construct(self, x):
        return self.broadcast((x,))

input_x = ms.Tensor(np.array([[0]]).astype(np.int32))
net = Net()
output = net(input_x)
print(output)

运行结果如下,输出日志路径为log/1/rank.0

[[0]]

NeighborExchange


NeighborExchange操作会将提供一组数据分别发往其它特定的卡上,同时从特定的卡接收数据。例如上图中,rank 0 向rank 1发送shape为[16,16]的Tensor,并接收rank 1发送的shape为[32,32]的Tensor;rank 1 向rank 0发送shape为[32,32]的Tensor,并接收rank 0发送的shape为[16,16]的Tensor。最终rank 0输出了接收到的shape为[32,32]的Tensor,rank 1输出接收到的[16,16]的Tensor。

示例代码如下:我们使用NeighborExchange算子进行0号卡和1号卡之间的数据交换,将0号卡的数据发送到1号卡,并接收来自1号卡的数据;1号卡将数据发送到0号卡,并接收来自0号卡的数据;最终每张卡输出接收到的数据。

import os
import mindspore as ms
from mindspore.communication import init
import mindspore.nn as nn
import mindspore.ops as ops
import numpy as np

class Net0(nn.Cell):
    def __init__(self):
        super(Net0, self).__init__()
        self.neighbor_exchange = ops.NeighborExchange(send_rank_ids=[1], recv_rank_ids=[1], recv_shapes=([2, 2],), send_shapes=([3, 3],), recv_type=ms.float32)

    def construct(self, x):
        out = self.neighbor_exchange((x,))
        return out[0]

class Net1(nn.Cell):
    def __init__(self):
        super(Net1, self).__init__()
        self.neighbor_exchange = ops.NeighborExchange(send_rank_ids=[0], recv_rank_ids=[0], recv_shapes=([3, 3],), send_shapes=([2, 2],), recv_type=ms.float32)

    def construct(self, x):
        out = self.neighbor_exchange((x,))
        return out[0]

ms.set_context(mode=ms.GRAPH_MODE)
init()
rank_id = int(os.getenv("RANK_ID"))
if (rank_id % 2 == 0):
    input_x = ms.Tensor(np.ones([3, 3]), dtype = ms.float32)
    net = Net0()
    output = net(input_x)
    print(output)
else:
    input_x = ms.Tensor(np.ones([2, 2]) * 2, dtype = ms.float32)
    net = Net1()
    output = net(input_x)
    print(output)

使用shell脚本启动2卡脚本,下述中的rank_table_file文件可以使用models下面的hccl_tools.py生成,对应的目录文件为models/utils/hccl_tools。示例shell脚本如下:

export MINDSPORE_HCCL_CONFIG_PATH=rank_table_file
export DEVICE_NUM=2
BASE_PATH=$(cd "$(dirname $0)"; pwd)
for((i=0; i<$DEVICE_NUM; i++)); do
    rm -rf ${BASE_PATH}/rank${i}
    mkdir ${BASE_PATH}/rank${i}
    cp -r ${BASE_PATH}/neighborexchange.py ${BASE_PATH}/rank${i}/
    cd ${BASE_PATH}/rank${i}
    export RANK_ID=${i}
    export DEVICE_ID=${i}
    echo "start training for device $i"
    python neighborexchange.py > log.txt 2>&1 &
done

rank0的结果为:

[[2. 2.]
 [2. 2.]]

rank1的结果为:

[[1. 1. 1.]
 [1. 1. 1.]
 [1. 1. 1.]]

NeighborExchangeV2


NeighborExchangeV2操作会将Tensor中按照属性设置将部分数据发送给周边的8张卡,且从周边的8张卡中接收数据并拼接成新的Tensor,常用于将大Tensor切分在多卡上进行分布式卷积运算的场景。其中,属性send_rank_ids和recv_rank_ids分别为8个数字,表示8个方向上发送/接收的rank_id,填-1表示不发送/不接收,如上图图二表示对应8个方向上的顺序;属性send_lens和recv_lens分别为4个数字,表示[top, bottom, left, right] 四个方向上的发送/接收长度。例如上图图一中为一个16卡的示例,以图中rank 10为例,设定send_rank_ids=[6,7,11,15,14,13,9,5],将rank10的数据进行切分后分别向rank 5、6、7、11、15、14、13、9发送了对应部分的数据,例如图中红色发给rank5,红色、黄色和蓝色发给rank6,蓝色发给rank7等;设定recv_rank_ids=[6,7,11,15,14,13,9,5],则同时rank10从这些卡分别接收了一些数据拼接到对应方向上,组成了新的Tensor输出,例如图中的rank10和浅绿色部分所示。

示例代码如下:我们使用NeighborExchangeV2算子进行0号卡和1号卡之间的数据交换,将0号卡的下方的数据发送到1号卡,并接收来自1号卡的数据拼接在下方;1号卡将上方部分数据发送到0号卡,并接收来自0号卡的数据拼接在上方;最终每张卡输出接收到的数据。

import os
import mindspore as ms
from mindspore.communication import init
import mindspore.nn as nn
import mindspore.ops as ops
import numpy as np

class Net0(nn.Cell):
    def __init__(self):
        super(Net0, self).__init__()
        self.neighbor_exchangev2 = ops.NeighborExchangeV2(send_rank_ids=[-1, -1, -1, -1, 1, -1, -1, -1], send_lens=[0, 1, 0, 0], recv_rank_ids=[-1, -1, -1, -1, 1, -1, -1, -1], recv_lens=[0, 1, 0, 0], data_format="NCHW")

    def construct(self, x):
        out = self.neighbor_exchangev2(x)
        return out

class Net1(nn.Cell):
    def __init__(self):
        super(Net1, self).__init__()
        self.neighbor_exchangev2 = ops.NeighborExchangeV2(send_rank_ids=[0, -1, -1, -1, -1, -1, -1, -1], send_lens=[1, 0, 0, 0], recv_rank_ids=[0, -1, -1, -1, -1, -1, -1, -1], recv_lens=[1, 0, 0, 0], data_format="NCHW")

    def construct(self, x):
        out = self.neighbor_exchangev2(x)
        return out

ms.set_context(mode=ms.GRAPH_MODE)
init()
rank_id = int(os.getenv("RANK_ID"))
if (rank_id % 2 == 0):
    input_x = ms.Tensor(np.ones([1, 1, 2, 2]), dtype = ms.float32)
    net = Net0()
    output = net(input_x)
    print(output)
else:
    input_x = ms.Tensor(np.ones([1, 1, 2, 2]) * 2, dtype = ms.float32)
    net = Net1()
    output = net(input_x)
    print(output)

使用shell脚本启动2卡脚本,下述中的rank_table_file文件可以使用models下面的hccl_tools.py生成,对应的目录文件为models/utils/hccl_tools。示例shell脚本如下:

export MINDSPORE_HCCL_CONFIG_PATH=rank_table_file
export DEVICE_NUM=2
BASE_PATH=$(cd "$(dirname $0)"; pwd)
for((i=0; i<$DEVICE_NUM; i++)); do
    rm -rf ${BASE_PATH}/rank${i}
    mkdir ${BASE_PATH}/rank${i}
    cp -r ${BASE_PATH}/neighborexchangev2.py ${BASE_PATH}/rank${i}/
    cd ${BASE_PATH}/rank${i}
    export RANK_ID=${i}
    export DEVICE_ID=${i}
    echo "start training for device $i"
    python neighborexchangev2.py > log.txt 2>&1 &
done

rank 0结果为:

[[[[1. 1.]
   [1. 1.]
   [2. 2.]]]]

rank 1结果为:

[[[[1. 1.]
   [2. 2.]
   [2. 2.]]]]

AlltoAll


AlltoAll操作会将输入数据在特定的维度切分成特定的块数,并按顺序发送给其他rank,同时从其他rank接收输入,按顺序在特定的维度拼接数据。例如上图中,将Tensor在零维切分成5块,同时接收其它rank的数据,并在一维进行拼接,最后输出拼接后的数据。

示例代码如下:我们使用AlltoAll算子进行8卡的数据交换,把每张卡在第-2维进行切分,并按顺序把切分的数据发送给其它卡,同时接收其它卡的数据,在-1维进行拼接;最终每张卡输出拼接后的数据。

import os
import numpy as np
import mindspore as ms
from mindspore.communication import init
import mindspore.nn as nn
import mindspore.ops as ops

class Net(nn.Cell):
    def __init__(self):
        super(Net, self).__init__()
        self.all_to_all = ops.AlltoAll(split_count = 8, split_dim = -2, concat_dim = -1)

    def construct(self, x):
        out = self.all_to_all(x)
        return out

ms.set_context(mode=ms.GRAPH_MODE)
init()
net = Net()
rank_id = int(os.getenv("RANK_ID"))
input_x = ms.Tensor(np.ones([1, 1, 8, 1]) * rank_id, dtype = ms.float32)
output = net(input_x)
print(output)

使用shell脚本启动8卡脚本,下述中的rank_table_file文件可以使用models下面的hccl_tools.py生成,对应的目录文件为models/utils/hccl_tools。示例shell脚本如下:

export MINDSPORE_HCCL_CONFIG_PATH=rank_table_file
export DEVICE_NUM=8
BASE_PATH=$(cd "$(dirname $0)"; pwd)
for((i=0; i<$DEVICE_NUM; i++)); do
    rm -rf ${BASE_PATH}/rank${i}
    mkdir ${BASE_PATH}/rank${i}
    cp -r ${BASE_PATH}/alltoall.py ${BASE_PATH}/rank${i}/
    cd ${BASE_PATH}/rank${i}
    export RANK_ID=${i}
    export DEVICE_ID=${i}
    echo "start training for device $i"
    python alltoall.py > log.txt 2>&1 &
done

rank0~rank7的结果为:

[[[[0. 1. 2. 3. 4. 5. 6. 7.]]]]

CollectiveScatter


CollectiveScatter操作是对输入数据的数据进行均匀散射到通信域的卡上。例如上图中,将0卡大小为4x2的Tensor进行均匀切分后转发到两张卡上,最终输出为:

Rank 0:
[[1,2],
 [3,4]]

Rank 1:
[[5,6],
 [7,8]]

示例代码如下:我们将CollectiveScatter算子的根节点设置为0号卡,表示将从0号卡散射数据到其他卡上。

import numpy as np
import mindspore as ms
from mindspore.communication import init
import mindspore.nn as nn
import mindspore.ops as ops

ms.set_context(mode=ms.GRAPH_MODE)
init()
class CollectiveScatterNet(nn.Cell):
    def __init__(self):
        super(CollectiveScatterNet, self).__init__()
        self.collective_scatter = ops.CollectiveScatter(src_rank=0)

    def construct(self, x):
        return self.collective_scatter(x)

input = ms.Tensor(np.arange(8).reshape([4, 2]).astype(np.float32))
net = CollectiveScatterNet()
output = net(input)
print(output)

rank_0的结果为:

[[0. 1.]
 [2. 3.]]

rank_1的结果为:

[[4. 5.]
 [6. 7.]]

CollectiveGather


CollectiveGather操作是对通信组的输入张量进行聚合。操作会将每张卡的输入Tensor的第0维度上进行聚合,发送到对应卡上。例如上图中,将0,1卡大小为2x2的Tensor进行汇聚后发送到卡0上,最终输出为:

Rank 0:
[[0. 1.],
 [2. 3.],
 [0. 1.],
 [2. 3.]]

Rank 1:
[0.]

示例代码如下:我们将CollectiveGather算子的根节点设置为0号卡,表示将从0号卡接受数据。

import numpy as np
import mindspore as ms
from mindspore.communication import init
import mindspore.nn as nn
import mindspore.ops as ops

ms.set_context(mode=ms.GRAPH_MODE)
init()
class CollectiveGatherNet(nn.Cell):
    def __init__(self):
        super(CollectiveGatherNet, self).__init__()
        self.collective_scatter = ops.CollectiveGather(dest_rank=0)

    def construct(self, x):
        return self.collective_scatter(x)

input = ms.Tensor(np.arange(4).reshape([2, 2]).astype(np.float32))
net = CollectiveGatherNet()
output = net(input)
print(output)

rank_0的结果为:

[[0. 1.],
 [2. 3.],
 [0. 1.],
 [2. 3.]]

rank_1的结果为:

[0.]

Barrier

Barrier操作是同步通信域内的多个进程。进程调用到该算子后进入阻塞状态,直到通信域内所有进程调用到该算子,进程被唤醒并继续执行。

import numpy as np
import mindspore as ms
from mindspore.communication import init
import mindspore.ops as ops

ms.set_context(mode=ms.GRAPH_MODE)
init()
class BarrierNet(nn.Cell):
  def __init__(self):
​    super(BarrierNet, self).__init__()
​    self.barrier = ops.Barrier()
  def construct(self):
​    self.barrier()

net = BarrierNet()
net()

Send

Send发送张量到指定线程。

import numpy as np
import mindspore.ops as ops
import mindspore.nn as nn
from mindspore.communication import init
from mindspore import Tensor

init()
class SendNet(nn.Cell):
    def __init__(self):
        super(SendNet, self).__init__()
        self.depend = ops.Depend()
        self.send = ops.Send(st_tag=0, dest_rank=8, group="hccl_world_group")

    def construct(self, x):
        out = self.depend(x, self.send(x))
        return out

input_ = Tensor(np.ones([2, 8]).astype(np.float32))
net = Net()
output = net(input_)

Receive

Receive从src_rank接收张量。

import numpy as np
import mindspore.ops as ops
import mindspore.nn as nn
from mindspore.communication import init
from mindspore import Tensor

init()
class ReceiveNet(nn.Cell):
    def __init__(self):
        super(ReceiveNet, self).__init__()
        self.recv = ops.Receive(sr_tag=0, src_rank=0, shape=[2, 8], dtype=ms.float32,
                              group="hccl_world_group")

    def construct(self):
        out = self.recv()
        return out

net = Net()
output = net()

注意事项

在昇腾芯片上,NeighborExchange、NeighborExchangeV2、AlltoAll这三个算子需要进行全连接配网。

全连接配网支持任意卡之间进行通信,没有数量限制。全连接配网方式可参考HCCN Tool 接口参考进行配置。全连接配网时,所有卡需要VLan ID相同、IP在同一网段,配置到其他卡的静态路由表和ARP。其中,VLan ID需要在交换机上进行配置,其他IP等改动的单机8卡配置参考样例如下:

# 配置IP到同一网段
hccn_tool -i 0 -ip -s address 192.98.92.100 netmask 255.255.255.0
hccn_tool -i 1 -ip -s address 192.98.92.101 netmask 255.255.255.0
hccn_tool -i 2 -ip -s address 192.98.92.102 netmask 255.255.255.0
hccn_tool -i 3 -ip -s address 192.98.92.103 netmask 255.255.255.0
hccn_tool -i 4 -ip -s address 192.98.92.104 netmask 255.255.255.0
hccn_tool -i 5 -ip -s address 192.98.92.105 netmask 255.255.255.0
hccn_tool -i 6 -ip -s address 192.98.92.106 netmask 255.255.255.0
hccn_tool -i 7 -ip -s address 192.98.92.107 netmask 255.255.255.0

# 策略路由
hccn_tool -i 0 -ip_rule -a dir from ip 192.98.92.100 table 100
hccn_tool -i 1 -ip_rule -a dir from ip 192.98.92.101 table 101
hccn_tool -i 2 -ip_rule -a dir from ip 192.98.92.102 table 102
hccn_tool -i 3 -ip_rule -a dir from ip 192.98.92.103 table 103
hccn_tool -i 4 -ip_rule -a dir from ip 192.98.92.104 table 104
hccn_tool -i 5 -ip_rule -a dir from ip 192.98.92.105 table 105
hccn_tool -i 6 -ip_rule -a dir from ip 192.98.92.106 table 106
hccn_tool -i 7 -ip_rule -a dir from ip 192.98.92.107 table 107

hccn_tool -i 0 -ip_route -a ip 192.98.92.0 ip_mask 24 via 192.98.92.100 dev eth0 table 100
hccn_tool -i 1 -ip_route -a ip 192.98.92.0 ip_mask 24 via 192.98.92.101 dev eth1 table 101
hccn_tool -i 2 -ip_route -a ip 192.98.92.0 ip_mask 24 via 192.98.92.102 dev eth2 table 102
hccn_tool -i 3 -ip_route -a ip 192.98.92.0 ip_mask 24 via 192.98.92.103 dev eth3 table 103
hccn_tool -i 4 -ip_route -a ip 192.98.92.0 ip_mask 24 via 192.98.92.104 dev eth4 table 104
hccn_tool -i 5 -ip_route -a ip 192.98.92.0 ip_mask 24 via 192.98.92.105 dev eth5 table 105
hccn_tool -i 6 -ip_route -a ip 192.98.92.0 ip_mask 24 via 192.98.92.106 dev eth6 table 106
hccn_tool -i 7 -ip_route -a ip 192.98.92.0 ip_mask 24 via 192.98.92.107 dev eth7 table 107

# 静态ARP
hccn_tool -i 0 -arp -a dev eth0 ip 192.98.92.101 mac 78:b4:6a:f4:4c:16
hccn_tool -i 0 -arp -a dev eth0 ip 192.98.92.102 mac 78:b4:6a:f4:4c:15
hccn_tool -i 0 -arp -a dev eth0 ip 192.98.92.103 mac 78:b4:6a:f4:4c:14

hccn_tool -i 1 -arp -a dev eth1 ip 192.98.92.100 mac 78:b4:6a:f4:4c:17
hccn_tool -i 1 -arp -a dev eth1 ip 192.98.92.102 mac 78:b4:6a:f4:4c:15
hccn_tool -i 1 -arp -a dev eth1 ip 192.98.92.103 mac 78:b4:6a:f4:4c:14

hccn_tool -i 2 -arp -a dev eth2 ip 192.98.92.100 mac 78:b4:6a:f4:4c:17
hccn_tool -i 2 -arp -a dev eth2 ip 192.98.92.101 mac 78:b4:6a:f4:4c:16
hccn_tool -i 2 -arp -a dev eth2 ip 192.98.92.103 mac 78:b4:6a:f4:4c:14

hccn_tool -i 3 -arp -a dev eth3 ip 192.98.92.100 mac 78:b4:6a:f4:4c:17
hccn_tool -i 3 -arp -a dev eth3 ip 192.98.92.101 mac 78:b4:6a:f4:4c:16
hccn_tool -i 3 -arp -a dev eth3 ip 192.98.92.102 mac 78:b4:6a:f4:4c:15

hccn_tool -i 4 -arp -a dev eth4 ip 192.98.92.105 mac 78:b4:6a:f4:4c:0e
hccn_tool -i 4 -arp -a dev eth4 ip 192.98.92.106 mac 78:b4:6a:f4:4c:0d
hccn_tool -i 4 -arp -a dev eth4 ip 192.98.92.107 mac 78:b4:6a:f4:4c:0c

hccn_tool -i 5 -arp -a dev eth5 ip 192.98.92.104 mac 78:b4:6a:f4:4c:0f
hccn_tool -i 5 -arp -a dev eth5 ip 192.98.92.106 mac 78:b4:6a:f4:4c:0d
hccn_tool -i 5 -arp -a dev eth5 ip 192.98.92.107 mac 78:b4:6a:f4:4c:0c

hccn_tool -i 6 -arp -a dev eth6 ip 192.98.92.104 mac 78:b4:6a:f4:4c:0f
hccn_tool -i 6 -arp -a dev eth6 ip 192.98.92.105 mac 78:b4:6a:f4:4c:0e
hccn_tool -i 6 -arp -a dev eth6 ip 192.98.92.107 mac 78:b4:6a:f4:4c:0c

hccn_tool -i 7 -arp -a dev eth7 ip 192.98.92.104 mac 78:b4:6a:f4:4c:0f
hccn_tool -i 7 -arp -a dev eth7 ip 192.98.92.105 mac 78:b4:6a:f4:4c:0e
hccn_tool -i 7 -arp -a dev eth7 ip 192.98.92.106 mac 78:b4:6a:f4:4c:0d
