用于时空PDE系统的物理编码消息传递图神经网络

  

偏微分方程（PDEs）控制的复杂动力系统广泛存在于各个学科当中。近年来，数据驱动的神经网络模型在预测时空动态上取得了极好的效果。

物理编码的消息传递图网络（PhyMPGN: Physics-encoded Message Passing Graph Network for spatiotemporal PDE systems），可以使用少量训练数据在不规则计算域上建模时空PDE系统。具体来说，

• 提出了一个使用消息传递机制的物理编码图学习模型，使用二阶龙格库塔（Runge-Kutta）数值方案进行时间步进

• 考虑到物理现象中普遍存在扩散过程，设计了一个可学习的Laplace Block，编码了离散拉普拉斯-贝尔特拉米算子（Laplace-Beltrami Operator）

• 提出了一个新颖的填充策略在模型中编码不同类型的边界条件

论文链接: https://arxiv.org/abs/2410.01337

问题描述

考虑由如下形式控制的时空PDE系统：

$$\begin{array}{}\text{(1)}& \dot{\mathit{u}}(\mathit{x},t)=\mathit{F}(t,\mathit{x},\mathit{u},\mathrm{\nabla }\mathit{u},\mathrm{\Delta }\mathit{u},\dots )\end{array}$$

其中$\mathit{u}(\mathit{x},y)\in {\mathbb{R}}^m$是具有$m$个分量的状态变量向量，例如速度、温度或者压力等，它的定义在时空域$\{\mathit{x},t\}\in \mathrm{\Omega }\times [0,\mathcal{T}]$上；$\dot{\mathit{u}}$代表$\mathit{u}$对时间的导数，$\mathit{F}$是依赖于当前状态$\mathit{u}$和其空间导数的非线性算子。

假设在空间域$\mathrm{\Omega }$上有着非均匀且稀疏的观测结点$\{{\mathit{x}}_0,\dots ,{\mathit{x}}_{N-1}\}$（即，非结构化网格），在时刻$t_0,\dots ,t_{T-1}$，这些结点上的观测为$\{\mathit{U}(t_0),\dots ,\mathit{U}(t_{T-1})\}$，其中的$\mathit{U}(t_i)=\{\mathit{u}({\mathit{x}}_0,t_i),\dots ,\mathit{u}({\mathit{x}}_{N-1},t_i)\}$代表某些物理量。考虑到很多物理现象包含扩散过程，我们假设PDE中的扩散项是已知的先验知识。我们的目标是使用少量训练数据学习一个图神经网络模型，在稀疏非结构网格上预测不同的时空动态系统，处理不同的边界条件，为任意的初始条件产生后续动态轨迹。

本案例展示PhyMPGN如何求解圆柱绕流（Cylinder Flow）问题。

圆柱绕流 (Cylinder Flow) 动态系统由如下的Navier-Stokes方程控制

$$\begin{array}{}\text{(2)}& \dot{\mathit{u}}=-\mathit{u}\cdot \mathrm{\nabla }\mathit{u}-\frac{1}{\rho }\mathrm{\nabla }p+\frac{\mu }{\rho }\mathrm{\Delta }\mathit{u}+\mathit{f}\end{array}$$

其中流体密度$\rho =1$，流体粘度系数$\mu =5.0\times {10}^{-3}$，外力$f=0$。该圆柱绕流系统左边界为入口，右边界为出口，圆柱表面为无滑移边界条件，上下边界为对称边界条件。本案例关注于，在保持流体密度$\rho$，圆柱大小$D=2$和流体粘度系数$\mu$不变的情况下，泛化入射流速度$U_m$。因为雷诺数定义为$Re=\rho U_{m}D/\mu$，所以泛化入射流速度$U_m$也意味着泛化不同的雷诺数。

模型方法

对于式（1），可以使用二阶龙格库塔（Runge-Kutta, RK2）方案进行离散：

$$\begin{array}{}\text{(3)}& {\mathit{u}}^{k+1}={\mathit{u}}^k+\frac{1}{2}({\mathit{g}}_1+{\mathit{g}}_2);{\mathit{g}}_1=\mathit{F}(t^k,\mathit{x},{\mathit{u}}^k,\dots );{\mathit{g}}_2=\mathit{F}(t^{k+1},\mathit{x},{\mathit{u}}^k+\delta t{\mathit{g}}_1,\dots )\end{array}$$

其中${\mathit{u}}^k$为$t^k$时刻的状态变量，$\delta t$为时刻$t^k$和$t^{k+1}$之间的时间间隔。根据式（3），我们构建一个GNN来学习非线性算子$\mathit{F}$.

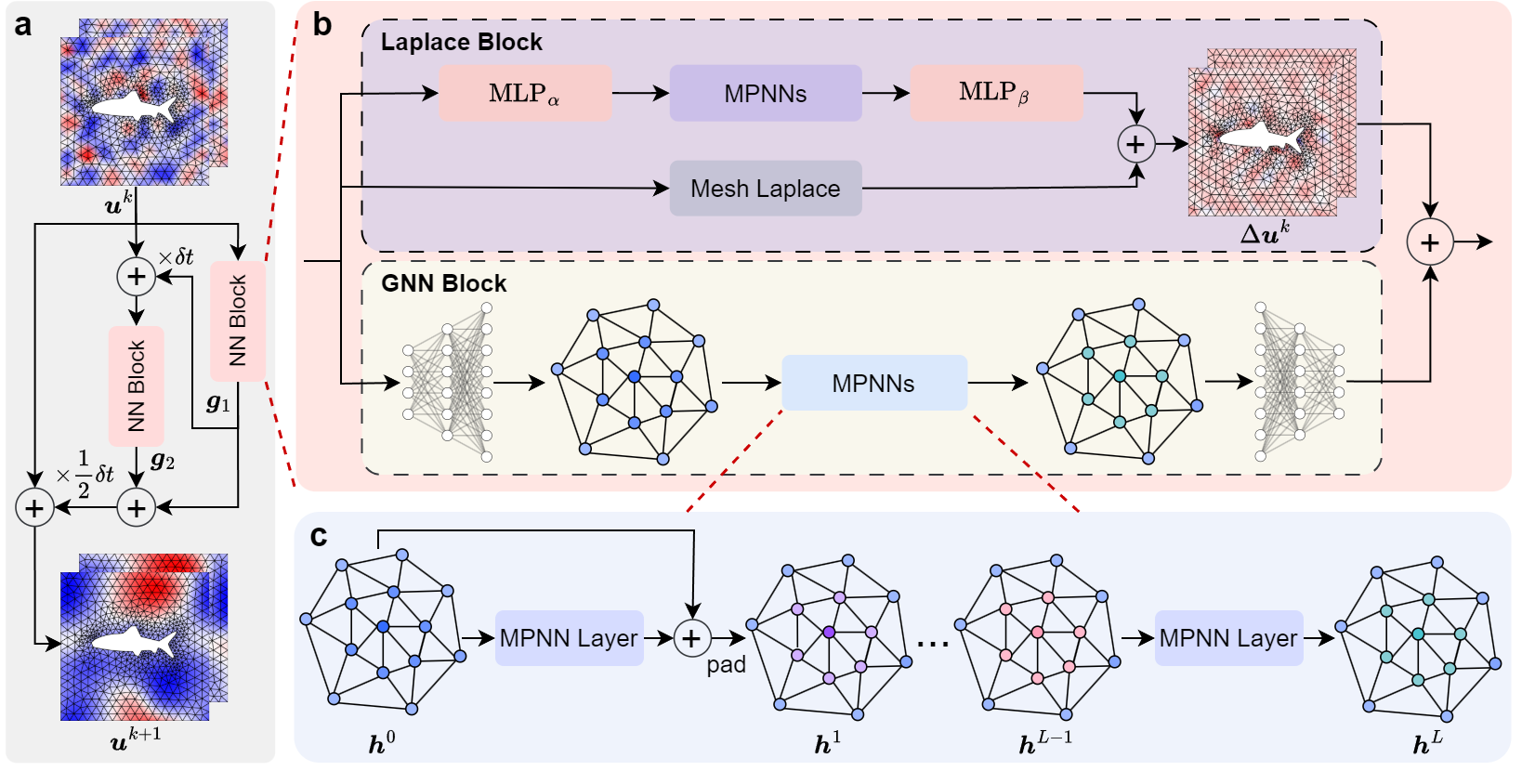

如图所示，我们使用NN block来学习非线性算子$\mathit{F}$。NN block又可以分为两部分：采用编码器-处理器-解码器架构的GNN block和可学习的Laplace block。因为物理现象中扩散过程的普遍存在性，我们设计了可学习的Laplace block，编码离散拉普拉斯贝尔特拉米算子（Laplace-Beltrami operator），来学习由PDE中扩散项导致的增量；而GNN block来学习PDE中其他项导致的增量。

准备环节

• 确保已安装相关依赖库，如MindSpore等

• 确保已下载好圆柱绕流数据

• 确保在yamls/train.yaml配置文件中已配置好数据和模型权重等相关保存路径

代码执行步骤

代码执行流程如下步骤：

1. 读取配置文件

2. 构建数据集

3. 构建模型

4. 模型训练

5. 模型推理

读取配置文件

from mindflow.utils import log_config, load_yaml_config, print_log
from easydict import EasyDict
import os.path as osp
from pathlib import Path


def load_config(config_file_path, train):
    config = load_yaml_config(config_file_path)
    config['train'] = train
    config = EasyDict(config)
    log_dir = './logs'
    if train:
        log_file = f'phympgn-{config.experiment_name}'
    else:
        log_file = f'phympgn-{config.experiment_name}-te'
    if not osp.exists(osp.join(log_dir, f'{log_file}.log')):
        Path(osp.join(log_dir, f'{log_file}.log')).touch()
    log_config(log_dir, log_file)
    print_log(config)
    return config

config_file_path = 'yamls/train.yaml'
config = load_config(config_file_path=config_file_path, train=True)

import mindspore as ms

ms.set_device(device_target='Ascend', device_id=7)

构建数据集

from src import PDECFDataset, get_data_loader


print_log('Train...')
print_log('Loading training data...')
tr_dataset = PDECFDataset(
    root=config.path.data_root_dir,
    raw_files=config.path.tr_raw_data,
    dataset_start=config.data.dataset_start,
    dataset_used=config.data.dataset_used,
    time_start=config.data.time_start,
    time_used=config.data.time_used,
    window_size=config.data.tr_window_size,
    training=True
)
tr_loader = get_data_loader(
    dataset=tr_dataset,
    batch_size=config.optim.batch_size
)

print_log('Loading validation data...')
val_dataset = PDECFDataset(
    root=config.path.data_root_dir,
    raw_files=config.path.val_raw_data,
    dataset_start=config.data.dataset_start,
    dataset_used=config.data.dataset_used,
    time_start=config.data.time_start,
    time_used=config.data.time_used,
    window_size=config.data.val_window_size
)
val_loader = get_data_loader(
    dataset=val_dataset,
    batch_size=config.optim.batch_size
)

构建模型

from src import PhyMPGN

print_log('Building model...')
model = PhyMPGN(
    encoder_config=config.network.encoder_config,
    mpnn_block_config=config.network.mpnn_block_config,
    decoder_config=config.network.decoder_config,
    laplace_block_config=config.network.laplace_block_config,
    integral=config.network.integral
)
print_log(f'Number of parameters: {model.num_params}')

模型训练

from mindflow import get_multi_step_lr
from mindspore import nn
import numpy as np

from src import Trainer, TwoStepLoss


lr_scheduler = get_multi_step_lr(
    lr_init=config.optim.lr,
    milestones=list(np.arange(0, config.optim.start_epoch+config.optim.epochs,
                              step=config.optim.steplr_size)[1:]),
    gamma=config.optim.steplr_gamma,
    steps_per_epoch=len(tr_loader),
    last_epoch=config.optim.start_epoch+config.optim.epochs-1
)
optimizer = nn.AdamWeightDecay(model.trainable_params(), learning_rate=lr_scheduler,
                               eps=1.0e-8, weight_decay=1.0e-2)
trainer = Trainer(
    model=model, optimizer=optimizer, scheduler=lr_scheduler, config=config,
    loss_func=TwoStepLoss()
)
trainer.train(tr_loader, val_loader)

[Epoch 1/1600] Batch Time: 2.907 (3.011) Data Time: 0.021 (0.035) Graph Time: 0.004 (0.004) Grad Time: 2.863 (2.873) Optim Time: 0.006 (0.022)

[Epoch 1/1600] Batch Time: 1.766 (1.564) Data Time: 0.022 (0.044) Graph Time: 0.003 (0.004)

[Epoch 1/1600] tr_loss: 1.36e-02 val_loss: 1.29e-02 [MIN]

[Epoch 2/1600] Batch Time: 3.578 (3.181) Data Time: 0.024 (0.038) Graph Time: 0.004 (0.004) Grad Time: 3.531 (3.081) Optim Time: 0.004 (0.013)

[Epoch 2/1600] Batch Time: 1.727 (1.664) Data Time: 0.023 (0.042) Graph Time: 0.003 (0.004)

[Epoch 2/1600] tr_loss: 1.15e-02 val_loss: 9.55e-03 [MIN]

…

模型推理

config_file_path = 'yamls/train.yaml'
config = load_config(config_file_path=config_file_path, train=False)

import mindspore as ms

ms.set_device(device_target='Ascend', device_id=7)

from src import PDECFDataset, get_data_loader, Trainer, PhyMPGN
from mindspore import nn


# test datasets
te_dataset = PDECFDataset(
    root=config.path.data_root_dir,
    raw_files=config.path.te_raw_data,
    dataset_start=config.data.te_dataset_start,
    dataset_used=config.data.te_dataset_used,
    time_start=config.data.time_start,
    time_used=config.data.time_used,
    window_size=config.data.te_window_size,
    training=False
)
te_loader = get_data_loader(
    dataset=te_dataset,
    batch_size=1,
    shuffle=False,
)
print_log('Building model...')
model = PhyMPGN(
    encoder_config=config.network.encoder_config,
    mpnn_block_config=config.network.mpnn_block_config,
    decoder_config=config.network.decoder_config,
    laplace_block_config=config.network.laplace_block_config,
    integral=config.network.integral
)
print_log(f'Number of parameters: {model.num_params}')
trainer = Trainer(
    model=model, optimizer=None, scheduler=None, config=config,
    loss_func=nn.MSELoss()
)
print_log('Test...')
trainer.test(te_loader)

.[TEST 0/9] MSE at 2000t: 5.06e-04, armse: 0.058, time: 185.3432s

[TEST 1/9] MSE at 2000t: 4.83e-04, armse: 0.040, time: 186.3979s

[TEST 2/9] MSE at 2000t: 1.95e-03, armse: 0.062, time: 177.0030s

…

[TEST 8/9] MSE at 2000t: 1.42e-01, armse: 0.188, time: 163.1219s

[TEST 9] Mean Loss: 4.88e-02, Mean armse: 0.137, corre: 0.978, time: 173.3827s
