电磁仿真结果可视化
概述
电磁仿真结果通常包含仿真区域内的电磁场、S参数等物理量。仿真结果的可视化能够直观反映所关心物理量的大小和分布,辅助设计人员调试调优。MindSpore Elec提供了对训练/测试过程,以及仿真结果(电磁场、S参数)的可视化模块mindelec.vision
,下面的案例将介绍如何通过mindelec.vision
进行可视化。
训练/测试过程可视化
MindSpore Elec主要通过调用MindSpore Insight的接口可视化训练/测试过程中的各项指标和结果,可视化文件通过回调函数Callback函数生成,其中数据集和网络定义具体可参照参数化教程。
solver = Solver(network=model_net,
mode="Data",
optimizer=optim,
loss_fn=nn.MSELoss())
monitor_train = MonitorTrain(per_print_times=1,
summary_dir='./summary_dir_train')
monitor_eval = MonitorEval(summary_dir='./summary_dir_eval',
model=solver,
eval_ds=data["eval_loader"],
eval_interval=opt.print_interval,
draw_flag=True)
callbacks_train = [monitor_train, monitor_eval]
通过callbacks参数传入solver即可绘制训练过程中的loss曲线,以及测试集的相对误差曲线。
solver.model.train(epoch=opt.epochs,
train_dataset=data["train_loader"],
callbacks=callbacks_train,
dataset_sink_mode=True)
以下是通过该方法绘制的训练集的loss曲线示例:
以下是通过该方法绘制的测试集的loss曲线和相对误差曲线示例:
绘制随着训练的进行,测试集的S11预测结果
S11可视化
MindSpore Elec提供了plot_s11
函数可视化S11曲线,该可视化工具调用代码如下:
s11_tensor = s11
path_image_save = './result'
legend = 's11'
dpi = 300
plot_s11(s11_tensor, path_image_save, legend, dpi)
可视化结果(MindSpore Elec和商业软件CST结果对比)
二维电磁场可视化
MindSpore Elec提供了plot_eh
函数可视化电磁波的二维剖面,该可视化工具调用代码如下:
simu_res_tensor = result_eh
path_image_save = './result'
z_index = 5
dpi = 300
plot_eh(simu_res_tensor, path_image_save, z_index, dpi)
不同时刻的Ex二维可视化结果
Ex的连续动图如下:
三维结果可视化
MindSpore Elec 提供vtk_structure
函数,用于生成三维电磁场的可视化文件,该软件可以通过ParaView读取展示三维效果。
运行以下代码为仿真结果生成每个时刻的三维可视化.vts
文件。
grid_tensor = result_grid
eh_tensor = result_eh
path_res = './result_vtk'
vtk_structure(grid_path, eh_path, path_res)
其中grid_tensor为三维网格坐标文件,维度通常为:(t_dim, x_dim, y_dim, z_dim, 4),最后一轴存储网格点空间时间信息(x, y, z, t)。eh_tensor为生成的电磁场三维网格文件,维度通常为:(t_dim, x_dim, y_dim, z_dim, 6),最后一轴存储网格点电磁场值(Ex, Ey, Ez, Hx, Hy, Hz)。

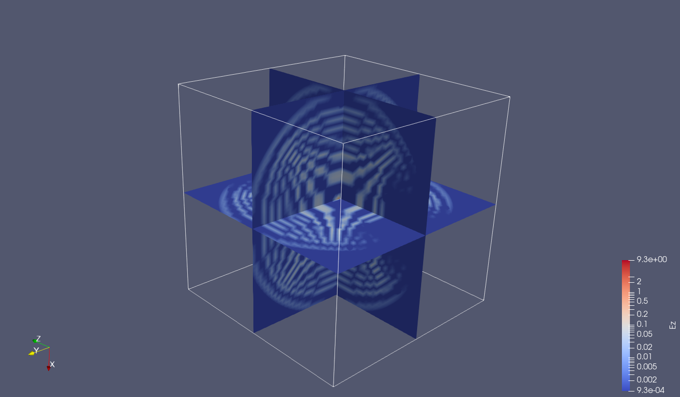

不同时刻的Ez三维可视化结果
Ez的连续动图如下:
