环境搭建指南

查看源文件

本章节将介绍如何在OrangePi AIpro上烧录镜像，自定义安装CANN和MindSpore，并配置运行环境。

1. 镜像烧录（以Windows系统为例）

镜像烧录可以在任何操作系统内执行，这里将以在Windows系统为例，演示使用相应版本的balenaEtcher工具，快速烧录镜像至您的Micro SD卡。

1.1 制卡前准备

步骤1 将Micro SD卡插入读卡器，并将读卡器插入PC。

environment-setup-1-1

1.2 下载Ubuntu镜像

步骤1 点击此链接进入镜像下载页面。

此处仅做示意，不同算力开发板镜像下载地址不同，详细请查看此链接。

步骤2 点击图片中箭头图标跳转百度网盘下载页面。

environment-setup-1-2

步骤3 选择桌面版本下载，建议下载0318版本环境。

environment-setup-1-3

步骤4 备选下载方式。

如果百度网盘下载过慢，可以使用此链接直接下载。

1.3 下载制卡工具

有两种制卡工具balenaEtcher、Rufus，可根据自己电脑情况任选一种工具进行烧录。

  • balenaEtcher制卡工具：

    步骤1 下载balenaEtcher。

    点击此链接可跳转到软件官网，点击绿色的下载按钮会跳到软件下载的地方。

    environment-setup-1-4

    步骤2 选择下载 Portable版本。

    Portable版本无需安装，双击打开即可使用。

    environment-setup-1-5

    步骤3 备选下载方式。

    如果官方网站下载过慢，可以使用以此链接直接下载balenaEtcher-Setup-1.18.4软件。

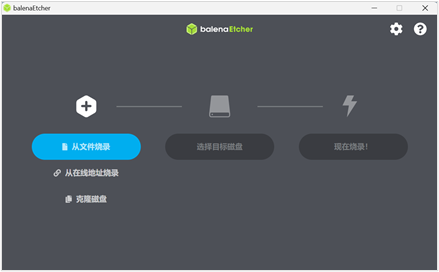

    步骤4 打开balenaEtcher。

    environment-setup-1-6

    environment-setup-1-7

  • Rufus制卡工具：

    步骤1 Rufus下载。

    点击此链接，进行下载、安装。

1.4 选择和烧录镜像

这里介绍balenaEtcher、Rufus两种制卡工具烧录镜像，您可按对应工具进行烧录。

  • balenaEtcher烧录镜像：

    步骤1 选择镜像、TF卡，启动烧录。

    1. 选择要烧录的镜像文件（上文1.2下载Ubuntu镜像的保存路径）。

    2. 选择TF卡的盘符。

    3. 点击开始烧录，如下图：

    environment-setup-1-8

    烧录和验证大概需要20分钟左右，请耐心等待：

    environment-setup-1-9

    environment-setup-1-10

    步骤2 烧录完成。

    烧录完成后，balenaEtcher的显示界面如下图所示，如果显示绿色的指示图标说明镜像烧录成功，此时就可以退出balenaEtcher，拔出TF卡，插入到开发板的TF卡槽中使用：

    environment-setup-1-11

  • Rufus烧录镜像：

    步骤1 选择镜像、TF卡，烧录镜像。

    sd卡插入读卡器，读卡器插入电脑、选择镜像与sd卡，点击“开始”。

    environment-setup-1-12

    步骤2 烧录完成。

    等待结束后直接拔出读卡器。

    environment-setup-1-13

2. CANN升级

2.1 Toolkit升级

步骤1 打开终端，切换root用户。

使用CTRL+ALT+T快捷键或点击页面下方带有$_的图标打开终端。

environment-setup-1-14

切换root用户，root用户密码：Mind@123。

# 打开开发板的一个终端，运行如下命令

(base) HwHiAiUser@orangepiaipro:~$ su – root
 Password:
(base) root@orangepiaipro: ~#

步骤2 删除镜像中已安装CANN包释放磁盘空间，防止安装新的CANN包时报错磁盘空间不足。

(base) root@orangepiaipro: ~# cd /usr/local/Ascend/ascend-toolkit
(base) root@orangepiaipro: /usr/local/Ascend/ascend-toolkit # rm -rf *

步骤3 打开昇腾CANN官网访问社区版资源下载地址，下载所需版本的toolkit包，该处以8.0.RC2.alpha003版本为例，如下图：

environment-setup-1-15

执行如下命令，根据环境实际输出信息选择aarch64或是x86_64对应的软件包。

uname -a

步骤4 进入Toolkit包下载目录。

(base) root@orangepiaipro: /usr/local/Ascend/ascend-toolkit# cd /home/HwHiAiUser/Downloads

Orange Pi AI Pro浏览器文件默认下载目录：/home/HwHiAiUser/Downloads，用户在更换保存路径时请同步修改上述命令中的路径。

步骤5 给CANN包添加执行权限。

(base) root@orangepiaipro: /home/HwHiAiUser/Downloads# chmod +x ./Ascend-cann-toolkit_8.0.RC2.alpha003_linux-aarch64.run

步骤6 执行以下命令升级软件。

(base) root@orangepiaipro: /home/HwHiAiUser/Downloads#./Ascend-cann-toolkit_8.0.RC2.alpha003_linux-aarch64.run --install

安装时弹出此提示后输入Y，然后按回车键继续安装。

environment-setup-1-16

升级完成后，若显示如下信息，则说明软件升级成功：

xxx install success

  • xxx表示升级的实际软件包名。

  • 安装升级后的路径（以root用户默认安装升级路径为例）：“/usr/local/Ascend/ ascend-toolkit/

步骤7 配置并加载环境变量。

(base) root@orangepiaipro: /home/HwHiAiUser/Downloads # echo “source /usr/local/Ascend/ascend-toolkit/set_env.sh” >> ~/.bashrc
(base) root@orangepiaipro: /home/HwHiAiUser/Downloads # source ~/.bashrc

2.2 Kernels升级

二进制算子包Kernels依赖CANN软件包Toolkit，执行升级时，当前环境需已安装配套版本的Toolkit，并使用同一用户安装。

步骤1 打开终端，并切换root用户。

root用户密码：Mind@123。

# 打开开发板的一个终端，运行如下命令

(base) HwHiAiUser@orangepiaipro:~$ su – root
 Password:
(base) root@orangepiaipro: ~#

步骤2 执行如下命令，获取开发板NPU型号。

npu-smi info

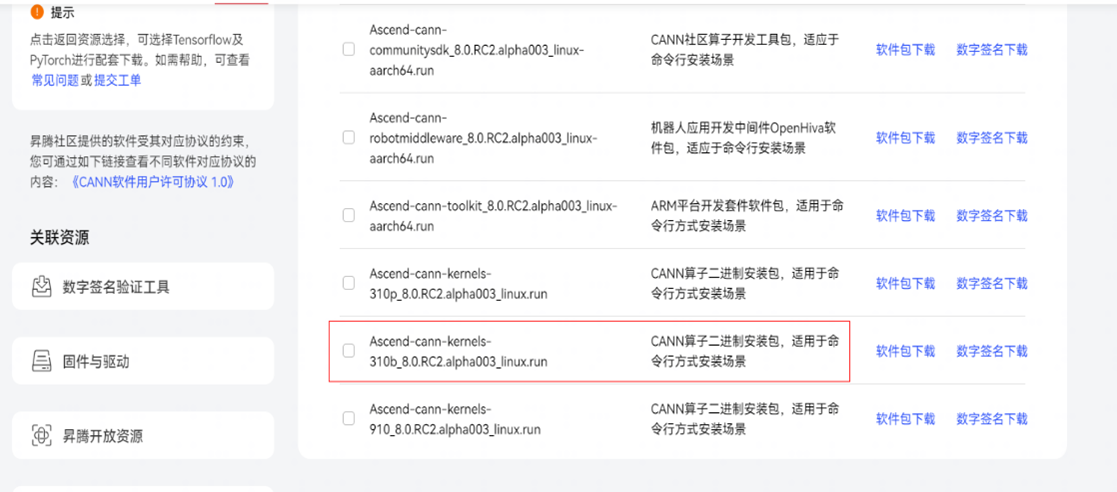

步骤3 打开昇腾CANN官网访问社区版资源下载地址，下载与CANN包版本一致，并且匹配NPU型号的kernel包，如下图：

environment-setup-1-18

步骤4 进入Kernels包下载目录。

(base) root@orangepiaipro: /usr/local/Ascend/ascend-toolkit# cd /home/HwHiAiUser/Downloads

Orange Pi AI Pro浏览器文件默认下载目录：/home/HwHiAiUser/Downloads

步骤5 给kernels包添加执行权限。

(base) root@orangepiaipro: /home/HwHiAiUser/Downloads# chmod +x ./Ascend-cann-kernels-310b_8.0.RC2.alpha003_linux.run

步骤6 执行以下命令升级软件。

(base) root@orangepiaipro: /home/HwHiAiUser/Downloads#./Ascend-cann-kernels-310b_8.0.RC2.alpha003_linux.run --install

升级完成后，若显示如下信息，则说明软件升级成功：

xxx install success

  • xxx表示升级的实际软件包名。

  • 安装升级后的路径（以root用户默认安装升级路径为例）：“/usr/local/Ascend/ ascend-toolkit/latest/opp/built-in/op_impl/ai_core/tbe/kernel”。

3. MindSpore升级

3.1 安装官网正式版（以MindSpore2.3.1为例）

方法一：以HwHiAiUser用户打开终端，在终端直接运行pip install命令。

pip install mindspore==2.3.1

方法二：参考昇思MindSpore官网安装教程 安装。

pip install https://ms-release.obs.cn-north-4.myhuaweicloud.com/2.3.1/MindSpore/unified/aarch64/mindspore-2.3.1-cp39-cp39-linux_aarch64.whl --trusted-host ms-release.obs.cn-north-4.myhuaweicloud.com -i https://pypi.tuna.tsinghua.edu.cn/simple

# 注意确认操作系统和编程语言，香橙派开发板默认环境下是linux-aarch64和python3.9

3.2 安装MindSpore daily包（以9月11日daily包为例）

香橙派开发板支持自定义安装MindSpore daily包，可从此链接获取到对应日期的软件包。

  • 目标 daily whl包具体查找过程如下：

    1. 进入以master为前缀的目录。若是出现多个目录前缀是master时，推荐进入日期更靠后的目录。

    2. 进入unified目录。

    3. 根据实际操作系统信息，进入对应目录。由于香橙派开发板默认操作系统为linux-aarch64，所以进入aarch64目录。

    4. 根据实际python版本信息，找到对应daily whl包。由于香橙派开发板默认为python3.9，所以目标daily包为mindspore-2.4.0-cp39-cp39-linux_aarch64.whl。

    environment-setup-1-19

本教程旨在让开发者体验到最新的版本特定，但由于daily包并不是正式发布版本，在运行中可能会出现一些问题，开发者可通过社区提交issue，或可自行修改并提交PR。

  • 下载whl包进行安装，终端运行如下命令。

# wget下载whl包
wget https://repo.mindspore.cn/mindspore/mindspore/version/202409/20240911/master_20240911160029_917adc670d5f93049d35d6c3ab4ac6aa2339a74b_newest/unified/aarch64/mindspore-2.4.0-cp39-cp39-linux_aarch64.whl

# 在终端进入到whl包所在路径，再运行pip install命令进行安装
pip install mindspore-2.4.0-cp39-cp39-linux_aarch64.whl
